パーツ選定 マザーボード編 ASUS P8Z68-V PRO/GEN3

自作 PC を組み立てる際にいろいろなパーツが必要になりますが、まず最初に構成の胆となる物の一つにマザーボードがあります。

マザーボードに搭載されているチップセットや拡張スロットの種類や数、ハードウェアインターフェース内容によって、今後選択する主要 PC パーツ構成が決まります。

今回、自作PC 組み立てに使用するマザーボードは ASUS P8Z68-V PRO/GEN3 です。

開封して中身をチェックしてみます。

ASUS P8Z68-V PRO/GEN3 外箱外観
スポンサードリンク

開封画像は枚数が多くなったので、ページ下部にアップしました。

こちらを選定した理由は、ネットショップでセールをしていたので単純に選択したというのが主な理由です。今後(同じ価格で)手に入らなくなると思い、予備も含め 2 枚分を購入しました。

以前はもう少し上のランク(2万円前後)のマザーボードを購入していたこともありましたが、私の用途だと定格で十分なので、むしろランクを下げて予備品を確保したほうがいいだろうと思った矢先に、こちらのマザーボードがセールしていたこともあってほぼ衝動的に購入に至りました。

価格.com での口コミサイトでは非常に多くの情報があるため、気になったことやトラブルになったときには参考になるのではないかというのも決め手の一つでした。

参考 URL

また、これは購入後にネット上で見つけた情報サイトですが、「zigsow」 というレビューサイトには写真付きのたくさんのレビューがあり、もし、購入を検討されている方がおりましたら、こちらで購入予定の商品を検索してレビューを一読するのも参考になるかと思います。

ASUS P8Z68-V PRO/GEN3 レビュー 参考 URL

すでに所持している方ならどんなレビューがあるのか、探して読んでみるのも面白いかもしれません。

今となっては Intel 7 シリーズ のチップセットを搭載したマザーボードが主流となり、今回購入したマザーボード Intel 6 シリーズ は流通・価格ともに手に入りにくいものとなってしまいました。

これから購入する方の大半はおそらく Intel 7 シリーズ のマザーボードが選択肢になると思いますが、その選択の目安としては口コミサイトや上記レビューサイトで情報量が多いところから情報を収集して、その中から選ぶのが一つの基準になるのではないかと思います。(=売れてる(と思われる)=利用ユーザーを多い=情報が多いという一つの指標)

気になる機能やトラブルなどで役に立つ情報があるかもしれませんので、そういった情報量の多さで購入の目安にしてみてはいかがでしょうか。

by カエレバ

ASUS P8Z68-V PRO/GEN3 開封画像一覧

目次

  1. 外箱外観

ASUS P8Z68-V PRO/GEN3 外箱外観

  1. 外箱オープン

ASUS P8Z68-V PRO/GEN3 外箱オープン

  1. マザーボード取り出し後

ASUS P8Z68-V PRO/GEN3 マザーボード取り出し後

  1. 緩衝材取り出し後

ASUS P8Z68-V PRO/GEN3 緩衝材取り出し後

  1. SATA 3Gb/s ケーブル×2、SATA 6Gb/s ケーブル×2

ASUS P8Z68-V PRO/GEN3 SATA 3Gb/s ケーブル×2、SATA 6Gb/s ケーブル×2

画像上側が SATA 3Gb/s ケーブル×2(黒)

画像下側が SATA 6Gb/s ケーブル×2(コネクタが白)

  1. ASUS USB 3.0 ブラケット×1

ASUS P8Z68-V PRO/GEN3 ASUS USB 3.0 ブラケット×1

  1. ASUS Q-Shield×1 その1

ASUS P8Z68-V PRO/GEN3 ASUS Q-Shield×1 その1

  1. ASUS Q-Shield×1 その2

ASUS P8Z68-V PRO/GEN3 ASUS Q-Shield×1 その2

  1. 2-in-1 ASUS Q-connector kit その1

ASUS P8Z68-V PRO/GEN3 2-in-1 ASUS Q-connector kit その1

余談ですが、すでに組み立て済みの サブPC のマザーボードに ASUS P8Z68-V LE を使用していますが、こちらには Q-connector は同梱されてありませんでした

おそらく、おなじ ASUS でも下位クラス廉価版のマザーボードには含まれていないことが多いようです。

PC ショップなどでこの Q-connector 販売されていることが多いというのをどこかで聞いた覚えがありますが、基本的にオークションサイト(Yahoo や eBay)などで探して入札・落札することになるかと思います。

  1. 2-in-1 ASUS Q-connector kit その2

ASUS P8Z68-V PRO/GEN3 2-in-1 ASUS Q-connector kit その2

  1. ASUS SLI ブリッジコネクター×1 その1

ASUS P8Z68-V PRO/GEN3 ASUS SLI ブリッジコネクター×1 その1

  1. ASUS SLI ブリッジコネクター×1 その2

ASUS P8Z68-V PRO/GEN3 ASUS SLI ブリッジコネクター×1 その2

  1. サポートDVD

ASUS P8Z68-V PRO/GEN3 サポートDVD

  1. ユーザーマニュアル

ASUS P8Z68-V PRO/GEN3 ユーザーマニュアル

  1. ASUS P8Z68-V PRO/GEN3 マザーボード 表 その1

ASUS P8Z68-V PRO/GEN3 マザーボード 表 その1

  1. ASUS P8Z68-V PRO/GEN3 マザーボード 表 その2

ASUS P8Z68-V PRO/GEN3 マザーボード 表 その2

  1. ASUS P8Z68-V PRO/GEN3 マザーボード 裏

ASUS P8Z68-V PRO/GEN3 マザーボード 裏

  1. CPU ソケット(LGA1155) 周辺

ASUS P8Z68-V PRO/GEN3 CPU ソケット(LGA1155) 周辺

  1. メモリースロット 周辺

ASUS P8Z68-V PRO/GEN3 メモリースロット 周辺

メモリースロットは上から順番に ・・・

  • DIMM_A1
  • DIMM_A2
  • DIMM_B1
  • DIMM_B2

マニュアルにある推奨メモリー構成(1 枚、2 枚差しの場合)は ・・・

  • 1 枚差しの場合は、DIMM_A2
  • 2 枚差しの場合は、DIMM_A2、DIMM_B2

マニュアルには任意の場所でも取り付け可能という記述がありますが、より良い互換性のため上記のメモリースロット箇所を推奨する、と明記してあります。

  1. 拡張スロット 周辺

ASUS P8Z68-V PRO/GEN3 拡張スロット 周辺

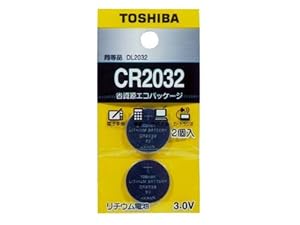

ボタン電池はマザーボードでは定番の CR2032 です。

by カエレバ

そう頻繁に交換するものではないのですが、コンセントからの電気供給が絶たれると電池は消耗し始めるので、日ごろからOAタップなどで待機電流をカットしている人は予備に購入しておいたほうがいいかもしれません。

画像内一番上拡張スロットから順番に・・・
スロット No.
標準機能
1 PCIEX 1_1 スロット
2

PCIEX 16_1 スロット

(シングル@x16モードまたはデュアル@x8/x8モード)

(PCI EXPRESS 3.0/2.0 対応)

3 PCIEX 1_2 スロット
4 PCI 1 スロット
5 PCIEX 16_2 スロット[グレー] (@x8モード)(PCI EXPRESS 3.0/2.0 対応)
6 PCI 2 スロット
7 PCIEX 16_3 スロット[ブラック] (@x4モード、PCIe x1/x4 デバイスに互換性あり)
VGA 構成
PCI Express 動作モード
PCIEX 16_1
PCIEX 16_2
シングルVGA/PCIeカード
x16(シングルVGA構成時推奨) N/A
デュアルVGA/PCIeカード
x8 x8
PCIEX 16_3 設定
PCI Express 共有モード
PCIEX 16_3
PCIEX 1_1
PCIEX 1_2
USB 3_34
ESATA
Auto Mode X1 X1 N/A X1 X1
X4 Mode X4 (高速デバイス使用時推奨) N/A N/A N/A N/A
X1 Mode X1 X1 X1 N/A X1
本マザーボード用のIRQ割り当て
A
B
C
D
E
F
G
H
PCIEX 16_1
共有
-
-
-
-
-
-
-
PCIEX 16_2
共有
-
-
-
-
-
-
-
PCIEX 16_3
-
共有
-
-
-
-
-
-
PCIEX 1_1
-
-
共有
-
-
-
-
-
PCIEX 1_2 / USB 3_12/34
-
共有
-
-
-
-
-
PCI 1
-
-
共有
-
-
-
-
-
PCI 2
-
-
-
共有
-
-
-
-
LAN 1
-
-
-
共有
-
-
-
USB 2.0 Controller 1
-
-
-
-
-
-
-
共有
USB 2.0 Controller 2
-
-
-
-
-
-
-
共有
USB 3.0 Controller
共有
SATA Controller
-
-
共有
-
-
-
-
-
Marvell SATA 6G Controller
-
-
-
共有
-
-
-
-
JMicron ATA Controller
-
-
-
共有
-
-
-
-
1394 Controller
-
共有
-
-
-
-
-
-
HD Audio
-
-
-
-
-
-
共有
-
統合グラフィックス
共有
-
-
-
-
-
-
-

  1. バックパネルコネクター

ASUS P8Z68-V PRO/GEN3 バックパネルコネクター

画像左から ・・・

  • USB 2.0 ポート 3/4/5/6
  • Bluetooth モジュール、USB 2.0 ポート 1/2、eSATA ポート
  • 光デジタル S/PDIF 出力ポート、HDMI ポート
  • VGA 出力ポート、DVI 出力ポート
  • Intel LAN (RJ-45) ポート、USB 3.0 ポート 1/2
  • オーディオ I/O ポート

となっています。

オーディオ構成表
ポート

ヘッドセット

2チャンネル

4チャンネル
6チャンネル
8チャンネル
● ライトブルー
ライン入力
ライン入力
ライン入力
ライン入力
● ライム
ライン出力
フロントスピーカー出力
フロントスピーカー出力
フロントスピーカー出力
● ピンク
マイク入力
マイク入力
マイク入力
マイク入力
● オレンジ
-
-
センター/サブウーファ
センター/サブウーファ
● ブラック
-
リアスピーカー出力
リアスピーカー出力
リアスピーカー出力
● グレー
-
-
-
サイドスピーカー出力
LAN ポート LED
Activity Link LED(LANポート左側LED)
スピード LED(LANポート右側LED)
状態
説明
状態
説明
オフリンクなしオフ10 Mbps
オレンジリンク確立オレンジ100 Mbps
点滅データ送受信中グリーン1 Gbps
BluetoothモジュールLED
Activity Link LED
状態
説明
オフリンクなし
ブルーリンク確立
点滅データ送受信中

  1. ATX 電源 コネクター (8 ピン EATX12V)、 PWR_FAN 2 周辺

ASUS P8Z68-V PRO/GEN3 ATX 電源 コネクター (8 ピン EATX12V)、 PWR_FAN 2 周辺

  1. CPU_FAN、CPU_FAN_OPT、PWR_FAN 1 周辺

ASUS P8Z68-V PRO/GEN3 CPU_FAN、CPU_FAN_OPT、PWR_FAN 1 周辺

画像左から ・・・

  • PWR_FAN 1
  • CPU_FAN
  • CPU_FAN_OPT

となっています。

  1. TPU スイッチ 、 EPU スイッチ 、 MemOK!スイッチ 周辺

ASUS P8Z68-V PRO/GEN3 TPU スイッチ 、 EPU スイッチ 、 MemOK!スイッチ 周辺

画像手前にある二つのスイッチは左から TPU スイッチ と EPU スイッチ で、ともに Disable(右側) になっています。

  1. ATX 電源コネクター(24 ピン EATXPWR)、USB 3.0 コネクター 20-1 ピン USB 3_34、CHA_FAN 2 周辺

ASUS P8Z68-V PRO/GEN3 ATX 電源コネクター(24 ピン EATXPWR)、USB 3.0 コネクター 20-1 ピン USB 3_34、CHA_FAN 2 周辺

  1. Intel Z68 SATA 3Gb/s・6Gb/s コネクター 、 Marvell SATA 6Gb/s コネクター

ASUS P8Z68-V PRO/GEN3 Intel Z68 SATA 3Gb/s・6Gb/s コネクター 、 Marvell SATA 6Gb/s コネクター

画像左上段から ・・・

  • Intel 3Gb/s SATA3G_5(水色)、Intel 3Gb/s SATA3G_3(水色)、Intel 6Gb/s SATA6G_1(白色)、Marvell 6Gb/s SATA6G_E1(青色)

画像左下段から ・・・

  • Intel 3Gb/s SATA3G_6(水色)、Intel 3Gb/s SATA3G_4(水色)、Intel 6Gb/s SATA6G_2(白色)、Marvell 6Gb/s SATA6G_E2(青色)

2013/05/12 一部間違いがあったので修正しました。

  1. システムパネルコネクター、Clear RTC RAM (3 ピン CLRTC)

ASUS P8Z68-V PRO/GEN3 システムパネルコネクター、Clear RTC RAM (3 ピン CLRTC)

青いジャンパキャップが Clear RTC RAM (3 ピン CLRTC) で、通常は画像の通り ピン 1-2 にジャンパキャップが取り付けられています。

CMOS クリアするときはジャンパキャップを ピン 2-3 に移動させることになります。

正しい CMOS クリア手順はマニュアルを参照してください。

  1. USB 2.0 コネクター、IEEE 1394a ポートコネクター

ASUS P8Z68-V PRO/GEN3 USB 2.0 コネクター、IEEE 1394a ポートコネクター

画像左側コネクタから ・・・

  • USB 2.0 コネクター (10-1 ピン USB1112 、 USB910 、 USB78)(青色)
  • IEEE 1394a ポートコネクター (10-1 ピン IE1394_2 、 IE1394_1)(黒色)

USB 2.0 と IEEE 1394a のブラケットは付属してないので、使用したい場合はサードパーティー製品を購入する必要があります。

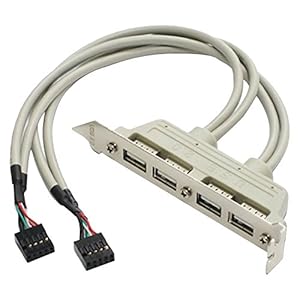

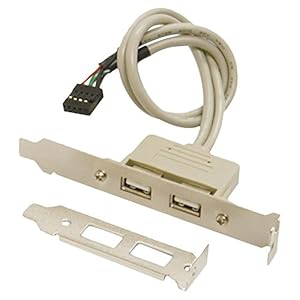

USB 2.0 ブラケット (Ainex USB リアスロット 2ポート RS-002DAinex USB リアスロット 4ポート RS-004A など) はまだまだ流通しているようですが、IEEE 1394a ブラケット はネット上での流通をあまり見ないので、オークションなどからの購入が主な手段になるかと思います。

by カエレバ
by カエレバ

  1. 電源スイッチ、リセットスイッチ、フロントパネルオーディオコネクター、デジタルオーディオコネクター

ASUS P8Z68-V PRO/GEN3 電源スイッチ、リセットスイッチ、フロントパネルオーディオコネクター、デジタルオーディオコネクター

画像左から(UEFI BIOS 刻印文字↓ピンから) ・・・

  • フロントパネルオーディオコネクター (10-1 ピン AAFP)
  • デジタルオーディオコネクター (4-1 ピン SPDIF_OUT)
  • 電源スイッチ (PWR_SW)
  • リセットスイッチ (RST_SW)

電源・リセットスイッチがマザーボード本体に最初からあるおかげで、以前やっていたドライバーでショートさせて起動したり、別売りのスイッチセット をわざわざ使う必要はなくなりました。

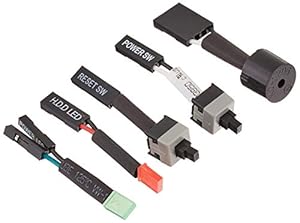

ただ、BEEP スピーカーや HDD-LED はないみたいなので、PCケースに入れない場合の動作確認などに備えて 別売りのスイッチセット 一式は手元においておいたほうがいいかもしれません。

by カエレバ

  1. CHA_FAN 1 周辺

ASUS P8Z68-V PRO/GEN3 CHA_FAN 1 周辺

  1. ヒートシンク 周辺

ASUS P8Z68-V PRO/GEN3 ヒートシンク 周辺

ヒートシンクにビニールの保護フィルムが貼ってありますので、組み立て後そのまま使用するとヒートシンクの冷却がうまくいかない可能性があるため、事前に剥がしておきます。
