Scythe グランド鎌クロス リビジョンB SCKC-2100 プッシュピン取り外し作業

自作 PC を組むにあたって CPU クーラーには トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 を使うことにしましたが、取り付け方法は付属のプッシュピン式は使わず、ユニバーサルリテンションキット 3 SCURK-3000 によるバックプレート、ネジで固定することにします。

ただ、トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 の付属品 「取り付け金具(Intel)」 にはプッシュピンが取り付けられており、これを外さないと ユニバーサルリテンションキット 3 SCURK-3000 によるネジ止めができないようになっています。

今回の記事では ユニバーサルリテンションキット 3 SCURK-3000 の付属品 「プッシュピン取り外し金具(Intel)」 を使って、トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 の付属品 「取り付け金具(Intel)」 のプッシュピンを取り外してみました。

関連記事
Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、Scythe ユニバーサルリテンションキット3 SCURK-3000 プッシュピン取り外し金具(Intel)
スポンサードリンク
参考 URL
Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、グランド鎌クロス リビジョンB SCKC-2100 プッシュピン付き取り付け金具(Intel)とユニバーサルリテンションキット3 SCURK-3000 プッシュピン取り外し金具(Intel)

画像左側が トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 の付属品 「取り付け金具(Intel)」 で四隅にプッシュピンが装着されています。引っ張っても外せないようになっています。

画像右側が ユニバーサルリテンションキット 3 SCURK-3000 の付属品 「プッシュピン取り外し金具(Intel)」 です。2枚の金属板で細い先端部分があり、少し曲がっています。

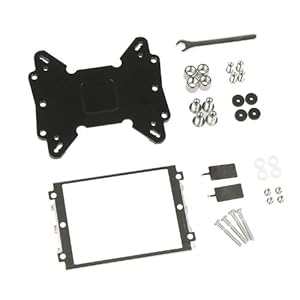

by カエレバ
by カエレバ
Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、プッシュピンを取り外すため画像のようにピンの位置を調整する

プッシュピンを取り外すために画像のような位置でピンを調整します。

Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、取り外し金具の先端部分をプッシュピンの白い部分と黒いツメの間に挿入

取り外し金具の先端部分を、プッシュピンの白い部分と黒いツメの間に挿入します。

Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、反対側のプッシュピンの白い部分と黒いツメの間にも同様に、もう一つの取り外し金具先端部分を挿入

反対側も同様にもう一つの取り外し金具の先端部分を、プッシュピンの白い部分と黒いツメの間に挿入します。

Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、プッシュピンに取り外し金具を挿入した状態でプッシュピン(黒)を上側にスライド

プッシュピンに取り外し金具 2個を挿入した状態にすることで、プッシュピン(黒)を上側にスライドできます。

Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、プッシュピン(黒)の黒いツメ部分がプッシュピン(白)部分より上になったので、このまま上にスライドすることでプッシュピンが取り外せる

プッシュピン(黒)の黒いツメ部分がプッシュピン(白)部分より上になったので、このままプッシュピン(黒)を上にスライドすることでプッシュピンが取り外せます。

Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、プッシュピン(黒)が完全に取り外された状態 Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、プッシュピン(黒)が完全に取り外された状態 Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し作業、プッシュピン(黒)が完全に取り外された状態、残ったプッシュピン(白)は金具の穴の形に合わせて引っ張り出す、途中で引っかかるがプッシュピン(白)のでっぱりがない部分があるので左右に揺らしながら引っ張ればかんたんにとれる

取り付け金具のプッシュピン(黒)が完全に取り外された状態です。

残ったプッシュピン(白)は金具の穴の形に合わせて引っ張り出します。途中で引っかかりますが、プッシュピン(白)を左右に揺らしながら引っ張ればかんたんにとれます。

Scythe サイズ トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 取り付け金具(Intel)プッシュピン取り外し完了

トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 の付属品 「取り付け金具(Intel)」 のプッシュピンをすべて取り外すことができました。
