今回の記事では、2015年に購入したスイッチングハブ NETGEAR アンマネージプラススイッチ ギガ 8ポート 管理機能付 無償永久保証 GS108E-300JPS を開封して中身をチェックした時の内容になります。

開封してスイッチングハブ本体と付属品をチェックするほか、別売りの市販のマグネットを使った装着方法を簡単に紹介します。

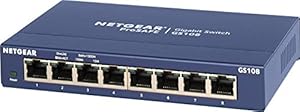

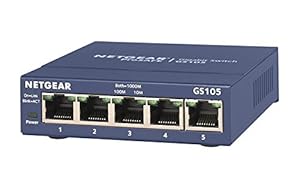

以前、回線契約変更を機にネットワーク機器を一新した際、今まで使ってきたスイッチングハブすべてを引退させて、新しく NETGEAR アンマネージスイッチ ギガ 8ポート 無償永久保証 GS108-400JPSNETGEAR アンマネージスイッチ ギガ 5ポート 無償永久保証 GS105-500JPS を購入してすべてのスイッチングハブの入れ替えをしました。

関連記事

実はそれ以前に QoS 機能(通信の優先伝送・帯域幅設定)、VLAN(仮想ネットワーク)といったネットワーク管理機能がついた NETGEAR アンマネージプラススイッチ ギガ 8ポート 管理機能付 無償永久保証 GS108E-300JPS を導入候補に挙げており、値段があまり高くないこともあって試しに 1台購入して、しばらくテスト的に使用していた時期がありました。

VLAN を構築したりより細かいネットワーク管理をする予定は特になかったのですが、同じポート数のネットギアのスイッチングハブと比べてそこまで値段が高いわけではなく、将来的に VLAN 機能を使う機会があれば別途購入する手間は省きたいと思っていました。

そのため、特に問題がなければ NETGEAR アンマネージプラススイッチ ギガ 8ポート 管理機能付 無償永久保証 GS108E-300JPSNETGEAR アンマネージプラススイッチ ギガ 8ポート 管理機能付 無償永久保証 GS108E-300JPS あたりの 8ポート・5ポートギガスイッチングハブに全部乗り換えるところまで考えていました。

ところがある条件下で通信速度が極端に落ちることがわかり、その後公開されたファームウェアの更新と設定に注意すればとりあえず速度低下問題は回避することができましたが、ネットワークの中枢部分で常用するには不安がありましたので、最終的にまとめて導入する計画は見送りとなりました。通信速度が問題点については後日別の記事で公開します。 → 記事公開しました

関連記事
  • ネットギアの本体無償永久保証 ネットワーク設定・管理機能付き 8ポート ギガビットスイッチング HUB(ハブ)の設定内容の確認をしてみました
  • http://awgsfoundry.com/blog-entry-317.html

せっかく購入した NETGEAR アンマネージプラススイッチ ギガ 8ポート 管理機能付 無償永久保証 GS108E-300JPS を使わずにそのまま放置するのはもったいないので、使用頻度の低いネットワークの末端にあったスイッチングハブと交換して現在稼働させています。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体側面 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 壁掛け用取り付け穴の向き オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジの奈川 6mm ネジ頭の隙間 1mm に変更後、マグネット裏側に突き出たネジのまま NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体壁掛け用取り付け穴に装着した状態
スポンサードリンク
参考 URL
目次

  1. ネットギア 無償永久保証 管理機能付 ギガビットスイッチングハブ 8ポート GS108E-300JPS 購入

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 購入

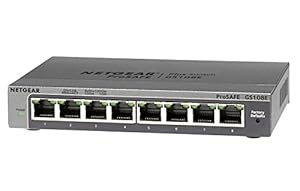

画像はテストのため試しに1台だけ購入した NETGEAR アンマネージプラススイッチ ギガ 8ポート 管理機能付 無償永久保証 GS108E-300JPS です。

8ポートギガスイッチングハブ、VLAN、QoS、ネットワーク管理機能付きならがら低価格(だいたい 4~5,000円くらい)の上、本体は ネットギア GS108-400JPS と同じ無償永久保証(要ユーザー登録、ACアダプターは 2年保証)。搭載チップの情報が見つかりませんでしたが、ネット上にある 分解した GS108E-300JP 内にある基板上のヒートシンクの設置面積 から判断すると、GS108-400JPS と同じような大きさのヒートシンク設置面積 のようでしたので、 Broadcom チップかと思われます。

ちなみに、NETGEAR アンマネージプラススイッチ ギガ5ポート 管理機能付 無償永久保証 GS105E-200JPSヒートシンクは非常に小さくハブ本体の分解画像によるとチップは Realtek のようです。

参考 URL
NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS パッケージ上面 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS パッケージ正面 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS パッケージ裏面 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS パッケージ側面 その1 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS パッケージ側面 その2 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS パッケージ側面 その3

画像は購入した ネットギア GS108E-300JPS の開封前パッケージです。パッケージの側面には スイッチングハブ本体ラベルに記載されているシリアル番号と MAC アドレス と同じ番号が表記されています。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS パッケージ開封 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS インストールガイド、リソースCD(ProSafe Plus Utility)、ユーザー登録のお知らせ(製品保証規定) NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体取り出し前 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体取り出し NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体取り出した後のパッケージ内 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 電源アダプター、ウォールマウントキット

ネットギア 管理機能付 GS108E-300JPS のパッケージを開封したところです。スイッチングハブ本体のほか、取扱説明書と CD-ROM(ProSafe Plus Utility)に付属品として AC アダプター、壁面取付用キット(アンカー+ネジ) が入っています。ちなみ ゴム足はハブ本体に最初から取り付けられています

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 電源アダプター NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 電源アダプター OUTPUT DC12V 0.5A NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 電源アダプター側面

ネットギア 管理機能付 GS108E-300JPS 付属の AC アダプターです。ハブ本体は無償永久保証ですが、AC アダプターに関しては 2年保証となっており、このへんは ネットギア GS108-400JPSネットギア GS105-500JPS と同じ保証期間となっています。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体包装袋開封前 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体側面

包装袋に収納されている ネットギア 管理機能付 GS108E-300JPS 本体を開封して取り出して撮影したところです。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 電源アダプター差し込み穴

ネットギア 管理機能付 GS108E-300JPS 背面には AC アダプター用のプラグ差し込み穴があります。ちなみに ネットギア GS108-400JPSネットギア GS105-500JPS にあったスライド式 ON/OFF 電源スイッチはありません。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体正面 LAN ポート NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体正面 LAN ポートと底面ゴム足

ネットギア 管理機能付 GS108E-300JPS 正面のポートとケース底面に最初から取り付けられているゴム足です。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体側面スリット その1 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体側面スリット その2

ネットギア 管理機能付 GS108E-300JPS のハブ本体側面には空冷用と思われるスリット状の穴があります。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体裏面 WEB ログイン パスワード、シリアル番号、MAC アドレス

ネットギア 管理機能付 GS108E-300JPS 背面には壁掛け用の穴 2ヶ所とラベルが貼られており、パッケージ側面に貼られていたラベルと同じシリアル番号と MAC アドレス のほか、Web 画面ログイン用の初期パスワードが記載されています。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 電源 LED NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 電源 LED 点灯

ネットギア 管理機能付 GS108E-300JPS の Power LED です。AC アダプターをコンセントに差し込むと LED が点灯します。

  1. オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 購入・ハブ(HUB)に装着

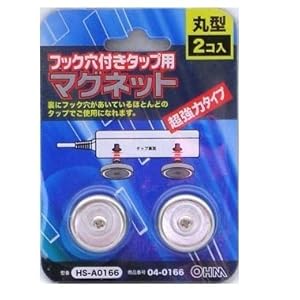

オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 2個入り 購入 オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 2個入り パッケージ裏面

ネットギア 管理機能付 GS108E-300JPS には壁掛け用の壁面取付金具(アンカー+釘)が付属しており、スイッチングハブ本体背面にある穴を使うことで壁掛け設置できるようになっています。

今まで使っていたハブは付属のマグネットを使って設置していましたので、市販の タップ用マグネット 丸型 2個入り HS-A0166 を購入して同じ場所に設置できるようにします。

関連記事
参考 URL
オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジ頭 2mm?

タップ用マグネット HS-A0166 に取り付けられているネジの隙間が約 2mm ほどとなっています。

オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 マグネット裏側

タップ用マグネット HS-A0166 の裏面です。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体壁掛け用取り付け穴 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体壁掛け用取り付け穴にオーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 装着 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体壁掛け用取り付け穴にオーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 装着後、マグネットがつく場所に壁掛け、ネジの隙間が大きいためハブ本体の固定が甘い状態

ネットギア 管理機能付 GS108E-300JPS の壁掛け用取り付け穴に タップ用マグネット HS-A0166 のネジ頭を差し込んで、スチール柱にマグネットで固定したところです。マグネットのネジ頭の隙間が 2mm もあるせいか、画像のようにハブ本体がぐらつきやすい状態となってしまいます。

オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジ頭の隙間 1mm

タップ用マグネット HS-A0166 のネジ頭の隙間を 1mm 程度までに締めればちょうどよいくらいになるのですが・・・

オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジ頭の隙間 1mm に変更後、マグネット裏側に突き出たネジ オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジ頭の隙間 1mm に変更後、マグネット裏側に突き出たネジのまま NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体壁掛け用取り付け穴に装着した状態 オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジ頭の隙間 1mm に変更後、マグネット裏側に突き出たネジのまま NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体壁掛け用取り付け穴に装着した状態(拡大撮影)

タップ用マグネット HS-A0166 のネジの先端がマグネット本体から突き出てしまい、マグネットの接地面にうまく固定できないばかりか接地面にキズをつけてしまう恐れがあります。

オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジの長さ 約 8mm オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 手持ちのネジの長さ 約 6mm に変更

そこで タップ用マグネット HS-A0166 付属ミリネジ(長さ 8mm) から手持ちのミリネジ(長さ 6mm) に交換してみることにしました。

オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 手持ちのネジの長さ 約 6mm に変更後のマグネット裏側。ネジ頭の隙間 1mm にしてもマグネット裏側にネジが突き出ない程度に収まる オーム電機 フック穴付きタップ用マグネット 超強力タイプ HS-A0166 丸型 ネジの奈川 6mm ネジ頭の隙間 1mm に変更後、マグネット裏側に突き出たネジのまま NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 本体壁掛け用取り付け穴に装着した状態

ネジ交換後、ネジの隙間を 2mm から 1mm にしたことにより タップ用マグネット HS-A0166 に取り付けた タップ用マグネット HS-A0166 がぐらつくことなく固定できるようになりました。また、マグネット本体からネジの先端がでることなく、ネジの先端部分で設置面をキズつけることもありません。

ちなみに、タップ用マグネット HS-A0166 をスイッチングハブの壁掛け用取り付け穴に装着した後、回転させることでネジを締めることができますので、スイッチングハブとマグネットをより固定した状態にすることができます。

  1. ネットギア 無償永久保証 管理機能付 ギガビットスイッチングハブ 8ポート GS108E-300JPS マグネット壁掛け

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 壁掛け用取り付け穴の向き

ネットギア 管理機能付 GS108E-300JPS の壁掛用取り付け穴は三方向に分かれています。それぞれの方向に分かれているフック穴にマグネットを装着して壁掛けした場合、ハブのポート面がどちらの方向に向くのか確認してみます。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 壁掛け用取り付け穴にマグネット装着後、マグネットが取り付けられる場所に壁掛け、LAN ポートの向き左側 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 壁掛け用取り付け穴にマグネット装着後、マグネットが取り付けられる場所に壁掛け、LAN ポートの向き天井側 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 壁掛け用取り付け穴にマグネット装着後、マグネットが取り付けられる場所に壁掛け、LAN ポートの向き地面側

スイッチングハブのそれぞれのフック穴に引っかけるように壁掛けしてみた結果、正面向かって左側面・上方向(天井側)・下方向(地面側)にポート面が向く結果となりました。正面向かって右側面にはポート面は向かないようです。

  1. ネットギア 個人ユーザー登録

NETGEAR ネットギア ハードウェア製品保証規定 購入後30日以内にユーザー登録をすること

購入した ネットギア 管理機能付 GS108E-300JPSライフタイム保証(無償永久保証) 対象ですので今後保証を受けられるようにするため、購入後すぐに製品記載のシリアル番号を使って ユーザー登録 を行います。

購入後 30日以内に登録しないと 1年間の保証期限となってしまいますので忘れないうち登録しておきます。また、購入証明書(レシート)がない場合は製造日より 1年間のハードウェア保証となってしまいますので、注意しましょう

関連記事
参考 URL
NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 個人ユーザー登録

ネットギア公式サイトにある個人ユーザー登録ページ にて必要事項を入力後、「登録」 ボタンをクリックします。

NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 個人ユーザー登録完了 NETGEAR ネットギア アンマネージプラススイッチ ギガ 8ポート スイッチングハブ 管理機能付 無償永久保証 GS108E-300JPS 個人ユーザー登録完了のお知らせメール

ネットギア製品の個人ユーザー登録 完了後、登録したメールアドレスに 「ネットギア製品ユーザー登録完了のお知らせ(個人)」 が届いているかどうか確認して、ユーザー登録作業は完了です。
