普段、PC での文字入力やゲーム操作などでは 2013年に購入した 今は亡き ダーマポイント タクティカルキーボード テンキーレスタイプ DRTCKB91UP2 を愛用していますが、ほとんど掃除することがなくそのまま使っていたため、かなり汚れていました。

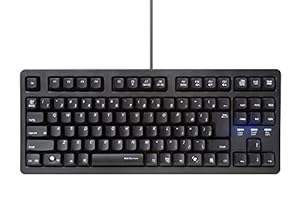

このキーボードの開発者が別会社に移りほぼ同じ仕様・形で復活した ビット・トレード・ワン ゲーミングキーボード テンキーレスモデル BFKB92UP2 があるので、こちらに乗り換えようと考えましたが、汚れている部分以外はまだまだ問題なく使えるので、ネット情報をもとに思い切って分解・メンテナンスしてみることにしました。(DRTCKB91UP2 の分解方法は こちら を参考にしました)

関連記事
参考 URL
Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップをスライダーに装着してキーボードのクリーニング・メンテナンス完了 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キムワイプと無水エタノールでキートップの汚れを落とす、アーマオール プロテクタントでキートップの表面を保護&ツヤ出し、キー内側にドライファストルブ噴射 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 プランジャー構造キースライダー側面にドライファストルブ噴射 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップ内側とスタビライザー、スタビライザー取り付け穴にドライファストルブを噴射 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キーボード溝掃除、マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B の V カットブラシでハウジングフレームにたまったゴミを取り除いてきれいにする Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ハウジングフレームのキーボード溝とプランジャー構造キースライダーが接触する部分にドライファストルブ噴射、それ以外の場所にはアーマオール プロテクタントで保護・ツヤ出し Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 分解した手順とは逆にプランジャー構造キースライダー、ラバードーム、メンブレンシート、鉄板、フィルムケーブルを取り付けてキーボード組立
スポンサードリンク
参考 URL
目次

  1. ゲーミングキーボード(テンキーレス) メンテナンス道具

以下、ダーマポイント タクティカルキーボード テンキーレスタイプ DRTCKB91UP2 をメンテナンスするために使用した道具一式です。

キーボード キートップ引き抜き工具

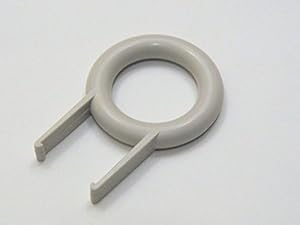

キーボードのキートップを簡単に取り外せるようにするため、以前どこかで購入した キートップ引き抜き工具 (メーカー不明)を使います。

キーボードのキートップの数は非常に多く(テンキーレスで 92個、フルキーボードなら+17個の 109個)、このような引き抜き工具があるだけでも作業が楽になりますので、キーボードをメンテナンスする上では必ず常備しておきたいアイテムです。

手持ちの キートップ引き抜き工具 を何回か使用したことがあり特に問題なく使ってきましたが、この手の商品はプラスチックでできていますので、個体差や使い方によっては簡単に折れてしまうようです。また、キートップをプラスチックのツメでつかんで引き抜くため、引き抜く際にキズがついてしまう可能性があります。

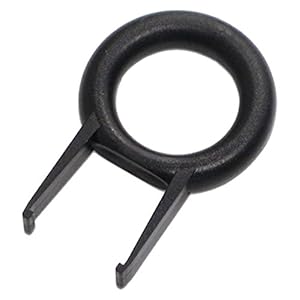

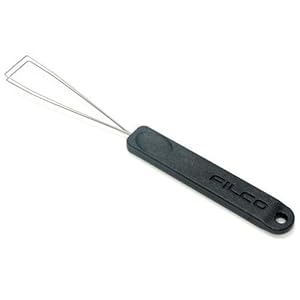

アイネックス キートップ引き抜き工具 TL-012Aテクノベインズ キートップ引き抜き工具 2個パック KTPA-PLUCKER-2 といったプラスチック製がネット上で購入できますが、FILCO Keypuller キーボードメンテナンス用キーキャップ引き抜き工具 ブラック FKP01 ならプラスチック引き抜き工具の問題点を解決しており、価格もワンコインで購入できますので、キーボードをメンテナンスをするならこちらの商品がいいのかもしれません。

参考 URL
by カエレバ
by カエレバ
by カエレバ
キーボードクリーニング道具 キムワイプ S-200 と無水エタノール 500ml

キーボードのキートップやハウジングフレームに付着したホコリや汚れ取りには 無水エタノールキムワイプ を使ってきれいに掃除します。

すき間が狭い個所には 綿棒つまようじ を使用します。

参考 URL
by カエレバ
by カエレバ
by カエレバ
キーボードクリーニング道具 KURE 呉工業 エレクトロニッククリーナー 380ml

スタビライザー(スペースキーやエンターキー、シフトキーなどの裏面に装着されている金属のワイヤー)に付着している古くなったグリスやキートップに付着しているグリスを落とすために KURE エレクトロニッククリーナー 使用します。プラスチックにも使えるのでケミカルスプレーとして安心して使用できます。

こちらの情報 によれば KURE クイックドライクリーナー も中身は一緒で容量が多く値段も安いので、たくさん使うならこちらのほうがいいかもしれません。

参考 URL
by カエレバ
by カエレバ
キーボードメンテナンス道具 ナポレックス アーマオール プロテクタント 500ml

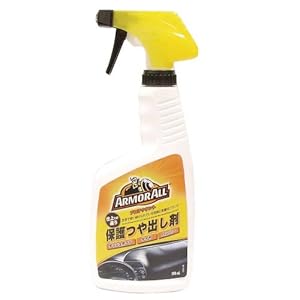

キートップの表面とキーボードのフレームには アーマオール プロテクタント 保護&ツヤ出し剤 を使って、タイピングでよく触るプラスチック部分を保護します。キートップの数だけ(今回は全部で 92個)処理するので地味でかなり大変な作業になります。

参考 URL
by カエレバ
by カエレバ
キーボードメンテナンス道具 KURE 呉工業 ドライファストルブ 300ml

キーボードのハウジングフレーム、キースライダー(プランジャー)側面、スタビライザー、キートップ裏側には KURE ドライファストルブ を使用します。

アーマオールでの塗布とふき取りがやりにくい場所、タイピングするときには見えない場所には KURE ドライファストルブ を使います。

キートップ裏側(92個)とキースライダー(プランジャー 92個)1個ずつ吹きかけるので面倒な作業の上、ハウジングフレームにも使うのでかなり量のスプレーを消費します。

参考 URL
by カエレバ
キーボードクリーニング道具 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B 購入 キーボードクリーニング道具 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B パッケージ裏面 キーボードクリーニング道具 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B パッケージ裏面 キーボードクリーニング道具 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B 開封、フック穴付き キーボードクリーニング道具 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B V カットブラシで狭い部分もキレイに掃きとる キーボードクリーニング道具 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B ちりとり機能付きスクレーパー、開閉式で収納可能

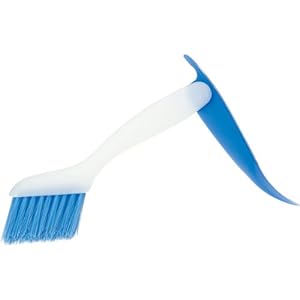

キーボードのハウジングフレーム内にたまったゴミ・ホコリをかきだすため、マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B を購入しました。

先が柔らかいブラシではこびりついた汚れをなかなか落とすことができないため、毛先が固いこのブラシを選んでいます。備え付けのスクレーパーがありますので、ブラシで落とせない頑固な汚れはこれで取り除くことができます。

参考 URL
by カエレバ

  1. ゲーミングキーボード(テンキーレス) キートップ・スタビライザーのクリーニング・メンテナンス

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップ(Caps Lock キー、左 Shift キー、スペースバー、右 Shift キー、Enter キー)スタビライザーに付着している古くなったグリス Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップ(Caps Lock キー、左 Shift キー、スペースバー、右 Shift キー、Enter キー)スタビライザーのグリスをエレクトロニッククリーナーで洗浄、キー内側に付着したグリスを綿棒と無水エタノールでグリスをきれいに落とす

キートップのスタビライザーに付着している古いグリス+汚れを KURE エレクトロニッククリーナーKURE クイックドライクリーナー) を使って洗浄します。

キートップ裏側のスタビライザーが取り付けてあったすき間には、KURE エレクトロニッククリーナーKURE クイックドライクリーナー) を吹きかけた後、綿棒 を使って残ったグリスや汚れをふき取ります。

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップ内側とスタビライザー、スタビライザー取り付け穴にドライファストルブを噴射

スタビライザーとキートップ裏側の古いグリスや汚れを除去した後、グリスの代わり KURE ドライファストルブ を使ってまんべんなく吹きかけます。

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キムワイプと無水エタノールでキートップの汚れを落とす、アーマオール プロテクタントでキートップの表面を保護&ツヤ出し、キー内側にドライファストルブ噴射

キートップ表面の汚れを 無水エタノールキムワイプ で落として、アーマオール プロテクタント 保護&ツヤ出し剤 で表面処理をしてきれいに仕上げます。キートップの個数だけこの作業をやったので、面倒な上かなり大変でした。

キートップ裏側にも KURE ドライファストルブ を吹きかけてみました。なお、キートップの軸穴にはドライファストルブを使っていません。スタビライザーなしキートップ裏側の処理は何となく思い付きでやっていますので、効果はないかもしれません。

  1. ゲーミングキーボード(テンキーレス) キースライダーのメンテナンス

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 プランジャー構造キースライダー側面にドライファストルブ噴射 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 プランジャー構造キースライダー側面にドライファストルブ噴射

キースライダー(プランジャー 92個分)の側面に KURE ドライファストルブ を吹きかけます。ハウジングフレームに触れる面なのでタイピング時の滑りをよくします。あとでハウジングフレーム側にも KURE ドライファストルブ を使用します。

  1. ゲーミングキーボード(テンキーレス) ハウジングフレームのクリーニング・メンテナンス

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キーボード溝掃除、マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B の V カットブラシでハウジングフレームにたまったゴミを取り除いてきれいにする Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 綿棒が入らないようなハウジングフレームのすき間もマーナ 掃除の達人 みぞスッキリ サッシブラシ W210B で楽々掃除

ハウジングフレームのすき間には マーナ みぞスッキリ サッシブラシ を使ってきれいに掃除します。ブラシの毛先が固いのでほとんどのゴミやホコリはこれで根こそぎ取り除けるかと思います。

特に隅っこは綿棒さえ入らないところがあるので、こういった場所は先が長い固いブラシがあると便利です。

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B ちりとり機能付きスクレーパーの幅は 8 mm あり、ハウジングフレームのキーボード溝にスクレーパーが横一直線に入るだけのすき間はない Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 マーナ 掃除の達人 みぞスッキリ サッシブラシ W210B ちりとり機能付きスクレーパーの向きを変えて、ハウジングフレームにこびりついたゴミをスクレーパーで落とす

ハウジングフレームにこびりついている汚れは マーナ みぞスッキリ サッシブラシ のスクレーパーを使えば楽に削り取ることができると思います。ただ、画像のようにすき間が入らない箇所がありますので、その場合は向きを変えて使用することになります。

ここまで取り除けなかったゴミやホコリは 無水エタノール を染み込ませた 綿棒つまようじ を使って徹底的にクリーニングします。

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ハウジングフレームのスタビライザー軸穴にたまったグリスを、無水エタノールを染み込ませたキムワイプをつまようじで奥に押し込み、グリスをふき取る

ハウジングフレームのスタビライザー固定穴には古いグリスが残っているので、無水エタノール を染み込ませた キムワイプつまようじ を使って奥に押し込み、グリスをふき取ります。

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ハウジングフレームのキーボード溝とプランジャー構造キースライダーが接触する部分にドライファストルブ噴射、それ以外の場所にはアーマオール プロテクタントで保護・ツヤ出し Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ハウジングフレームのキーボード溝とプランジャー構造キースライダーが接触する部分にドライファストルブ噴射、それ以外の場所にはアーマオール プロテクタントで保護・ツヤ出し Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ハウジングフレームのキーボード溝とプランジャー構造キースライダーが接触する部分にドライファストルブ噴射、それ以外の場所にはアーマオール プロテクタントで保護・ツヤ出し

きれいになったハウジングフレームのフレーム部分には アーマオール プロテクタント 保護&ツヤ出し剤 で処理して、キートップ下の溝やキースライダー(プランジャー)接触部分、スタビライザー固定穴には KURE ドライファストルブ をまんべんなく吹きかけます。

ハウジングフレームのスタビライザー固定穴以外は アーマオール プロテクタント 保護&ツヤ出し剤 で処理できればいいのですが、凹凸部分が非常に多いため、塗布→ふき取るという作業がかなり大変になります。そのため、KURE ドライファストルブ で一気に吹きかけて処理を済ませています。

  1. ゲーミングキーボード(テンキーレス) クリーニング・メンテナンス完了、元に戻す作業

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 分解した手順とは逆にハウジングフレーム、プランジャー構造キースライダー、ラバードーム、メンブレンシート、鉄板、フィルムケーブルを順番に取り付けてキーボード組立 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 分解した手順とは逆にハウジングフレーム、プランジャー構造キースライダー、ラバードーム、メンブレンシート、鉄板、フィルムケーブルを順番に取り付けてキーボード組立

分解した手順とは逆にハウジングフレーム、キースライダー(プランジャー)、ラバードーム、メンブレンシート、鉄板、フィルムケーブルを順番に取り付けてキーボードを組み立てます。

ラバードームとメンブレンシートにはそこそこホコリが付着していましたので、組み立てる前に柔らかいブラシなどで軽く掃除しておきます。

Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップをスライダー(プランジャー)に装着してキーボードのクリーニング・メンテナンス完了 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップをスライダー(プランジャー)に装着してキーボードのクリーニング・メンテナンス完了 Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 キートップをスライダー(プランジャー)に装着してキーボードのクリーニング・メンテナンス完了

キートップをスライダー(プランジャー)に装着して無事キー入力の動作確認が取れれば、ダーマポイント タクティカルキーボード テンキーレスタイプ DRTCKB91UP2 のクリーニング・メンテナンスは完了です。

さすがに長年触り続けた WASD キーは文字が薄れてしまい、キー表面も他のキーと比べて若干削れたような状態となっていますが、アーマオール プロテクタント 保護&ツヤ出し剤 で処理したおかげかキーボード全体が新品に近いような輝きに戻すことができました。

ハウジングフレームとキースライダー(プランジャー)に KURE ドライファストルブ を吹きかけてありますが、劇的にキータッチがよくなったような感じはしませんでした。きちんと比較したわけではないのですが、もしかしたら改善しているのかもしれませんけど、以前と変わらぬキータッチのように思います。

参考 URL

  1. ゲーミングキーボード(テンキーレス) ゴム足の修復

ニトムズ T4550 超強力両面テープ プラスチック用 薄手 0.12mm 15mm 10m 購入 ニトムズ T4550 超強力両面テープ プラスチック用 薄手 0.12mm 15mm 10m パッケージ裏面 ニトムズ T4550 超強力両面テープ プラスチック用 薄手 0.12mm 15mm 10m パッケージ裏面 ニトムズ T4550 超強力両面テープ プラスチック用 薄手 0.12mm 15mm 10m 開封、保管ケース ニトムズ T4550 超強力両面テープ プラスチック用 薄手 0.12mm 15mm 10m 開封、保管ケースから両面テープ取り出したところ ニトムズ T4550 超強力両面テープ プラスチック用 薄手 0.12mm 15mm 10m、両面テープ

無事メンテナンスが完了した ダーマポイント タクティカルキーボード テンキーレスタイプ DRTCKB91UP2 ですが、底面に貼り付けてあったゴム足がだいぶ前に取れてしまい、手持ちの両面テープで接着していたのですが、キーボードを引きずると簡単に剥がれてしまうことがありました。

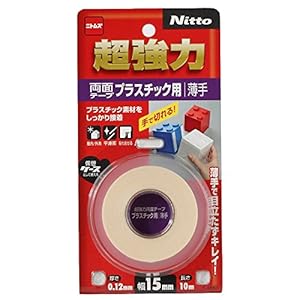

今回のキーボードメンテナンスを機会にちゃんとゴム足を接着させようとして ニトムズ 超強力両面テープ(薄手) プラスチック用 t4550 を購入してみました。

参考 URL
by カエレバ
ニトムズ T4550 超強力両面テープ プラスチック用 薄手 0.12mm 15mm 10m、Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ゴム足補修、無水エタノールとキムワイプで接着面をきれいにしてからゴム足に両面テープ貼り付け

キーボードとゴム足の接着面を 無水エタノール を染み込ませた キムワイプ できれいにしてから、ニトムズ 超強力両面テープ(薄手) プラスチック用 をゴム足に貼り付けてカット。

ゴム足に貼り付けた両面テープのはくり紙をはがして、ゴム足にもう一度同じように両面テープ接着させて二重に貼り付けたら、キーボード底面に接着させます。

両面テープ本来の接着力を得られるまで 24時間かかるのでそれまで余計な力がかからないよう放置させます。

24時間後、以前使用していた両面テープより明らかにゴム足を接着することができましたが、ゴム用ではないプラスチック用の両面テープということもあってか、指の爪でひっかくと簡単にはがれてしまいました。

ゴム足を一時的に接着させるのであれば十分かと思いますが、剥がれないように完全に接着させるにはこの両面テープでは厳しいかと思います。

セメダイン プラスチック・合成ゴム用強力接着剤 AR-530 UT110 P20ml 購入 セメダイン プラスチック・合成ゴム用強力接着剤 AR-530 UT110 P20ml パッケージ裏面 セメダイン プラスチック・合成ゴム用強力接着剤 AR-530 UT110 P20ml パッケージ裏面

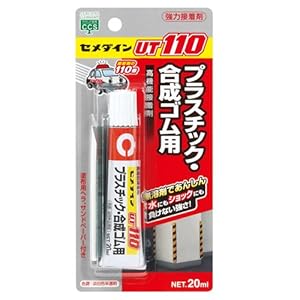

次にキーボードのゴム足接着用に購入したのが セメダイン プラスチック・合成ゴム用強力接着剤 UT110 AR-530 です。

参考 URL
by カエレバ
セメダイン プラスチック・合成ゴム用強力接着剤 AR-530 UT110 P20ml、Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ゴム足補修、ゴム足の接着面を無水エタノールとキムワイプできれいにして、接着剤を付属のヘラで薄く塗り広げる。すぐに貼り合わせず、5分(夏)~10分(冬)放置する

ゴム足の接着面を 無水エタノールキムワイプできれいにして、セメダイン プラスチック・合成ゴム用強力接着剤 UT110 を付属のヘラで薄く塗り広げます。すぐに貼り合わせず、5分(夏)~10分(冬)ほど放置します。

セメダイン プラスチック・合成ゴム用強力接着剤 AR-530 UT110 P20ml、Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ゴム足補修、接着剤を塗ってから 5分(夏)~10分(冬)後に接着面を貼り合わせる。塗りすぎた接着剤ははみ出るので付属のヘラを使って余分な接着剤をふき取る

セメダイン プラスチック・合成ゴム用強力接着剤 UT110 を塗ってから 5分(夏)~10分(冬)後に接着面を貼り合わせます。塗りすぎた接着剤ははみ出るので、付属のヘラを使って余分な接着剤をふき取ります。

セメダイン プラスチック・合成ゴム用強力接着剤 AR-530 UT110 P20ml、Dharma Tactical Keyboard テンキーレスタイプ DRTCKB91UP2 ゴム足補修、ゴム足が完全に接着するまで、キーボードのゴム足を地面側に向けて 24時間(23度)以上置いて放置。完全に接着するまで横にズレてはがれやすいので注意

ゴム足が完全に接着するまで、キーボードのゴム足を地面側に向けて 24時間(23度)以上置いて放置します。完全に接着するまでズレやすいので注意します。

24時間後、ゴム足が完全に接着したら修復完了です。先ほど使用した両面テープと違いはがれる心配はなくなりました。プラスチックにゴム足を完璧に接着させたい場合は セメダイン プラスチック・合成ゴム用強力接着剤 UT110 はおすすめです。
