ハードウェア 自作 PC 防振ラバーブッシュ 取り付け作業、GELID Silent12 編

防振ラバーブッシュ 取り付け作業、GELID Silent12 編

自作PCを組み立てる前に、ケースファンとして使用する GELID Silent12 付属の 防振ラバーブッシュ の取り付けに少々難儀したので、こちらもメモがてら取り付け方法について記事にしておきました。


by カエレバ
スポンサードリンク
画像一覧

目次

by カエレバ


01.ラジオペンチの準備

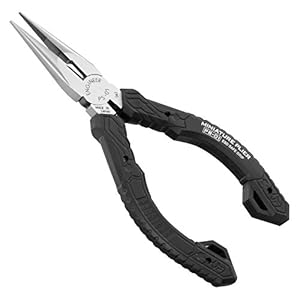

防振ラバーブッシュ の取り付けには、昔、ホームセンターで購入したラジオペンチを使用します。

いろんな形や大きさのものがあると思いますが、ラジオペンチの先端はあまり細くないものを使ったほうがいいと思います。

これは、先が細いものだと 防振ラバーブッシュ を掴んで引っ張る際に、ゴム部分に負担がかかりすぎて千切れてしまう恐れがあるためです。



02.防振ラバーブッシュ 取り付け その1
PCケース に取り付ける際にファンの風向き方向を決めておき、防振ラバーブッシュ を ケースファン に取り付けます。

防振ラバーブッシュ の両端は先が ”細いほう” と ”太いほう” に分かれており、ケースファン側には先が ”細い方” をケースファンのネジ穴に通します。

画像のように ラジオペンチ で 防振ラバーブッシュ の先が ”細いほう” をつかみ、”斜めの方向” に引っ張ります。



03.防振ラバーブッシュ 取り付け その2
防振ラバーブッシュ を ラジオペンチ で斜めに引っ張った結果、画像のような形で一部のゴムがネジ穴にめり込みます。



04.防振ラバーブッシュ 取り付け その3
引き続き ラジオペンチ で 防振ラバーブッシュ の先端部分より根本の部分を掴み、斜めの方向へ引っ張ります。



05.防振ラバーブッシュ 取り付け完了
このようになれば、防振ラバーブッシュ の取り付けは完了です。



06.防振ラバーブッシュ 取り付け完了 全体図
残り3か所も同じように取り付けて、作業は完了です。
