スプレーを使って Xbox 360 コントローラー(ブラック)をメンテナンスしてみました
こちらの記事 で用意したメンテナンス用スプレーを使って、手持ちのゲームコントローラー Xbox 360 コントローラー ブラックを分解・メンテナンスしていきます。
手持ちのコントローラーの中では一番新しいため、メンテナンスが難しいと思われる部品のところには、今回スプレーを使用していません。
ゲームコントローラーに使うメンテナンス用スプレーはネット上にある各種情報を参考にして選んでいますが、使用した本人(awgs)はこの手の内容について完全に素人判断で購入・使用しています。使用したスプレー・箇所によっては効果がないところがあるかもしれませんし、かえって悪化または故障する可能性があります。何らかの問題が起きても、責任は一切負えませんのでご注意ください。コントローラーの保証期間が残っているのであれば、分解はせずメーカーなどで保証を受けるなど検討してください。
2016年にメンテナンス記事を公開してその後も不定期に更新してきましたが、定期的な情報の修正・アップデートが難しく、また一部の情報は間違いなど古くなっている可能性があります。以下の参考サイトより実践的なメンテナンス情報が公開されているので、そちらの記事・動画を閲覧することをお勧めします。
Xbox 360 コントローラー(ブラック) ABXYボタンとセレクト・スタートボタン、Xbox ガイドボタン、L・R ボタン、L・R トリガーのすれ合う部分にドライファストルブ

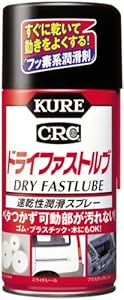

ABXY ボタンの側面とセレクト・スタートボタン、Xbox ガイドボタンとそれぞれのボタン穴のすれ合う部分に ドライファストルブ を噴射。
L1・R1 ボタンガイドとプラスチックカバーの L1・R1 ボタン溝に ドライファストルブ を噴射。
プラスチックカバーの L2・R2 トリガーボタン穴に ドライファストルブ を噴射。
Xbox 360 コントローラー(ブラック) 十字キー、アナログスティックとプラスチックカバーのすれ合う部分にドライファストルブ
十字キー内側とプラスチックカバーの十字キー取り付け穴に ドライファストルブ を噴射。
十字キーとアナログスティックの装着穴部分に ドライファストルブ を噴射。
アナログスティックのゴム以外のスティック部分に ドライファストルブ を噴射。
Xbox 360 コントローラー(ブラック) 基板とラバーパッド接点部分に無水エタノール
ニューポリコールキング を綿棒の先端に吹きかけて、基板の接点部分とラバーパッドの導電性ゴム部分を軽く拭きます。 → 無水エタノール で軽く掃除する程度にとどめます。
導電性ゴムの物理的変形や磨耗による接触不良に対しては、ポリコールキングは効果を発揮しないという内容が メーカーサイトに記載 されてました。無水エタノール で軽く掃除する程度にとどめたほうがいいかもしれません。
導電性ゴムの接点復活の方法としては、接点ゴムと同じ大きさに切り取ったアルミ箔+両面テープまたはアルミテープをゴム部分に貼る、うまく貼れない場合は導電性ゴムをサンドペーパーできれいに落とし、粘着力のある両面テープと組み合わせて貼る などが一番効果的なようです。
ただ、かなり手間暇がかかる方法な上に、頻繁にボタン入力が発生するゲームコントローラーではゴム部分との接着状態にどの程度剥がれずに耐えられるのかわかりませんので、できれば新しいラバーパッドに交換するのが確実かもしれません。
Xbox 360 コントローラー(ブラック) L・R トリガーの可動部にドライファストルブ
L2・R2 トリガーボタンの可動部に ドライファストルブ を噴射。
※ L1・R1 ボタンにあたるところにタクトスイッチ(画像赤丸)がありますが、購入してからそれほど酷使するほど使用しておらず、時間も経過してないため、スプレーによるメンテナンスはしませんでした。
基板裏面にある L2・R2 トリガーボタンの可動部(画像赤丸)に ドライファストルブ を噴射。
ボリューム(画像赤枠、黒い正方形部品)と思われる部分には今回スプレーを吹きかけないようにしています。
L2・R2 トリガーボタンのばね部分に ドライファストルブ を噴射。
以前からこのトリガーを押し込むたびに異音が発生していたのですが、ドライファストルブを噴射後不快な音がだいぶ小さくなりました。多少は気になりますが、とりあえず満足のいく状態にすることができました。
Xbox 360 コントローラー(ブラック) アナログスティック軸にシリコンルブスプレー

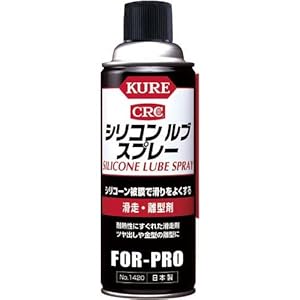

アナログスティックコントローラーの内部に シリコンルブスプレー を噴射して軸操作で浸透させます。この時まわりの基板にシリコンスプレーがかからないよう注意します。
当初はエレクトロニッククリーナーで洗浄してからシリコンスプレーを吹くことを考えましたが、スティック操作は特に問題ありませんでしたので、シリコンスプレーだけで済ませました。
アナログスティックコントローラーのサイドにはボリュームとタクトスイッチ(スティック押し込みボタン)がありますが、今回の作業ではスプレーによるメンテナンスはしていません。
Xbox 360 コントローラー(ブラック) 元通りに組み立て動作確認
分解したXbox 360 コントローラー ブラックを元通りに組み立てて、ボタン・スティック操作に問題なく動作確認が取れればスプレーによるメンテナンスは完了です。
