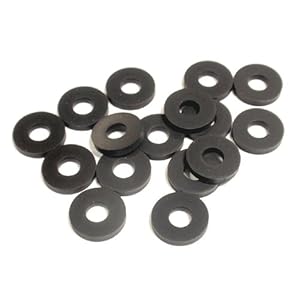

パーツ選定 その他 Ainex 防振ゴムワッシャー MA-024
サブ PC 用に組んだ PC ケース Antec Three Hundred Two AB があるのですが、時折ケースからのビビリ音が発生することがあります。
以前、振動対策のために購入した Ainex 防振ゴムワッシャー MA-024 で防振効果が確認できたので、今度組み立てるゲームメインの PC ケース Antec Three Hundred Two AB にも Ainex 防振ゴムワッシャー MA-024
を取り付けることにしました。
- サブ PC Antec Three Hundred Two AB PC ケース内部 配線・レイアウト環境
- パーツ選定 PCケース編 Antec Three Hundred Two AB その1
- パーツ選定 PCケース編 Antec Three Hundred Two AB その2
- パーツ選定 PCケース編 Antec Three Hundred Two AB その3
- パーツ選定 PCケース編 Antec Three Hundred Two AB その4
- パーツ選定 PCケース編 Antec Three Hundred Two AB その5
- パーツ選定 CPUファン編 GELID Silent12 PWM
- パーツ選定 ケースファン編 GELID Silent12
- 自作 PC 仮組み ASUS P8Z68-V PRO/GEN3 + Intel Core i5-3570 後編
- 自作 PC 組立作業 Part 3 フロントファン、5 インチベイドライブ取り付けまで
- 自作 PC 組立作業 Part 5 裏配線、HDD 取り付けまで
PC ケース Antec Three Hundred Two AB を使ってサブ用に組んだ PC があるのですが、時折ケースから振動音らしい耳障りな音が聞こえるようになってしまいました。
いろいろ調べた結果、複数台積んでいる HDD の一部が振動により、HDD 用取り付け用プラスチックレールを伝ってケース内部に振動が伝わり、それがケースフロントのプラスチックパネルが振動してビビリ音を発生させていたようです。(フロントパネルを手で押さえると振動音が消えるため) → ケースファンのグリス切れにより振動が発生 していたようです。
PC ケース Antec Three Hundred Two AB の HDD 用プラスチックレールは、以前使用してた Z9 Plus ケースにはあった 「振動防止ゴム付きのツールフリー HDD 装着方式」 ではないため、HDD の振動がそのままPCケース内部へ伝わってしまいます。
さらに、フロントパネルの固定方法が 6個のツメで固定(取り外し時は片側3点だけ外す方法)されているためか、取り外しがかんたんですが固定が甘く、そこから振動が伝わってビビリ音が発生していた可能性があります。
ためしに PC ケース Antec Three Hundred Two AB HDD 用プラスチックレールに Ainex 防振ゴムワッシャー MA-024 を取り付けたことでビビリ音がなくなったので、ついでにネジで固定しているファン周りにもこの Ainex 防振ゴムワッシャー MA-024
を取り付けることにしました。
Antec Three Hundred Two AB の HDD 用プラスチックドライブレールに Ainex 防振ゴムワッシャー MA-024 を装着した状態で HDD を PC ケースに取り付けます。
PC ケースからストレージに装着したドライブレールを取り外すときに、ドライブレール取っ手の部分が折れてしまう ことがありました。ゴムワッシャーで厚みが増したので、しっかりと PC ケースに隙間なくしっかり固定できているようですが、逆に取り外す時が大変になり、取り外し時にドライブレールに無理な力を入れてしまい折れてしまいます。ストレージの着脱を考えてプラスチック製のドライブレールにはゴムワッシャーは挟まないほうがよいでしょう。
- PCケース Three Hundred Two AB に振動対策をしてみました その1 : ゴムシート+防振ゴムワッシャーの追加(+破損ドライブレール交換作業) → Three Hundred Two AB ドライブレール破損と交換作業 + HDD 用防振ゴムワッシャー MA-024 追加
- 自作 PC 組立作業 Part 5 裏配線、HDD 取り付けまで
- パーツ選定 PCケース編 Antec Three Hundred Two AB その1
- パーツ選定 PCケース編 Antec Three Hundred Two AB その2
- パーツ選定 PCケース編 Antec Three Hundred Two AB その3
- パーツ選定 PCケース編 Antec Three Hundred Two AB その4
- パーツ選定 PCケース編 Antec Three Hundred Two AB その5
トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 に取り付ける GELID Silent12 PWM ハイドロダイナミックベアリング 120mm ファン にホコリが入らないよう Ainex アルミファンフィルター CFA-120B-BK 120mm を取り付けることにしています。
この GELID Silent12 PWM ハイドロダイナミックベアリング 120mm ファン と Ainex アルミファンフィルター CFA-120B-BK の間に Ainex 防振ゴムワッシャー MA-024 を挟むことにしました。
トップフロー型 CPU クーラー グランド鎌クロス リビジョンB SCKC-2100 と GELID Silent12 PWM ハイドロダイナミックベアリング 120mm ファン の間に Ainex 防振ゴムワッシャー MA-024 を挟みます。
これで GELID Silent12 PWM ハイドロダイナミックベアリング 120mm ファン のネジ穴 全 8か所に Ainex 防振ゴムワッシャー MA-024 を取り付けたことになります。
CPU クーラーに取り付けたファンが原因による振動はこれで抑えられるかと思いますが、Ainex 防振ゴムワッシャー MA-024 の取り付けが非常に大変だったので、メンテナンスが難しくなってしまうのが難点です。
Antec Three Hundred Two AB 吸気用フロントファンとして GELID Silent12 ハイドロダイナミックベアリング 120mm ファン を取り付ける際に、ケースとファンの間に Ainex 防振ゴムワッシャー MA-024 を取り付けます。
これで各ファンの振動防止対策が完了したのですが、この状態でもある日 PC ケースから異音が聞こえるようになってしまうことがありました。
原因を調べたところ、吸気用フロントケースファンのグリスが切れてしまったことで、そのファンの振動がゴムワッシャーだけでは吸収できなかった可能性がある ことがわかりました。また、ケースファンのネジを締めすぎたことにより、ゴムワッシャーの一部がつぶれていたので、これも異音が発生した原因の一つかもしれません。
この問題は ケースファンの軸にグリスを塗布(とふ)したことで PC ケースからの異音問題は解決 しています。
PC ケースから異音が聞こえるようになった場合、ファンがグリス切れを起こしたまま回転を続けて、その振動が PC ケースに伝わってしまう可能性があることを想定しておいたほうがいいかもしれません。
